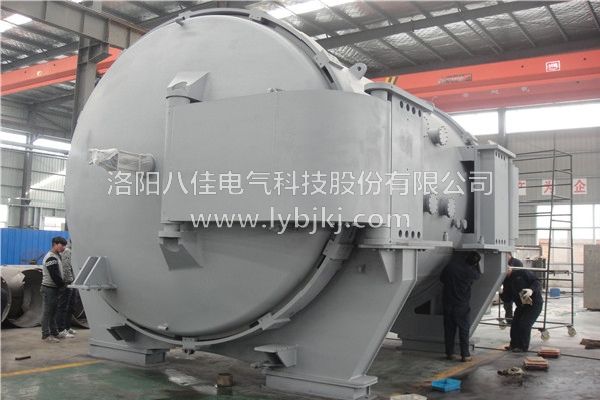

真空燒結爐熱區設計及氣體管理系統運行要點　　真空燒結爐在升溫平和均熱處理溫度達到６００°C時，剩余聚合物粘結劑的除氣進程產生。為了有用運送氣體物質到熱區外，需要在箱體內各個點都有一股連續同質的凈化氣流。氣密爐膽（或馬弗）的規劃可以減小真空燒結爐的尺寸，實現外部加熱。這種規劃的主要優勢在于，爐子供給了高純氣氛并保證熱氣流均勻地穿過零件。但是，在爐內安裝一個冷卻風扇并不是件容易的事情，這會導致較長的生產周期，爐膽也會產生更多的投資、維護和能源成本?！　∑涓准軜?gòu)是一個圓形的碳鋼結構（分配器），它為熱區、加熱元件和隔熱層供給均勻的支撐。扁平條狀的石墨加熱元件徹底包圍了熱區的圓柱形部分，并且均勻排列以便為工作區供給能量傳遞。附加在前后端部的加熱元件進一步提高溫度均勻性至±３°C。保溫層內部是多層高性能石墨氈，外表是CFC資料。工藝氣體的輸入獨立可調且流量可控，這有助于在熱區內部和分配器及爐殼的間隙中堅持一個壓差。均勻的工藝氣體在熱區內外循環，以保證粘結劑均勻蒸騰，防止粘結劑再次沉積，也使熱區免受污染。

　　真空甩帶爐是利用什么來工作的 　　真空甩帶爐是制備和開發亞穩材料（如非晶材料）的專用設備。該設備除具備感應爐的全部特點外，還具有制備大塊非晶和金屬薄片的功能，適用于各種非晶和微晶材料的研究和驗證。它廣泛應用于新型稀土永磁非晶軟磁材料和納米材料的科學開發和應用研究。 　　我們見到的真空甩帶爐由真空室、甩帶裝置、坩堝自動升降裝置、氣路系統、機殼和熔煉電源等組成。是利用真空感應熔煉法，把坩堝封閉在真空室中，利用電磁感應產生的渦流作為熱源，在真空或惰性氣體狀態下把合金(或是導電材料)原料進行脫氣、熔化處理，通過坩堝傾爐系統澆鑄，經過中間包在水冷輥上急速凝固后形成薄片，再在水冷盤上進行慢速降溫，在撥鑿的攪拌下，把合金降到30℃左右，形成大不薄厚均勻的合金薄片的一種熔煉設備。下面分別了解一下它吧。 　　1、真空室：真空甩帶爐采用304板組焊而成并做表面處理，爐門上裝有大尺寸觀察窗，既滿足高真空要求，又便于觀察實驗情況。 　　2、甩帶裝置：采用伺服電機驅動，無極調速，密封采用磁流體密封裝置，銅棍拆卸方便。轉動平穩，噪音極低。 　　3、坩堝自動升降系統：采用伺服電機升降，可根據不同材料設備不同噴帶參數。 　　4、氣路系統：真空甩帶爐由電磁閥、壓力罐、手動閥門和管路組成， 　　5、機殼：結合國內外設備外觀經驗，根據自身設備特點，設計出合理機殼，外表噴塑處理； 　　6、熔煉電源：真空甩帶爐定制的專用熔煉電源，操作簡單，結構小巧； 　　7、觸摸屏+PLC控制，可視化操作界面 　　真空熔煉爐是生產合金(永磁材料)的專用設備，是先進鑄片工藝取代傳動鑄錠工藝的理想替代設備。
